Образовательный робототехнический модуль "Начальный уровень" способствует освоению базовых навыков в области проектирования и моделирования объектов, у детей младшего школьного возраста (начальная школа).
Обеспечивает решение образовательных задач участников образовательного процесса (обучающийся, педагог) с использованием информационно-коммуникационных технологий (ИКТ), в том числе моделирования, конструирования объектов и их программирования на компьютере.Модуль способствует развитию системы универсальных учебных действий в составе личностных, регулятивных,познавательных и коммуникативных действий.Модуль предназначен для проведения урочных и дополнительных занятий по изучению основ робототехники и информатики.
Состав модуля

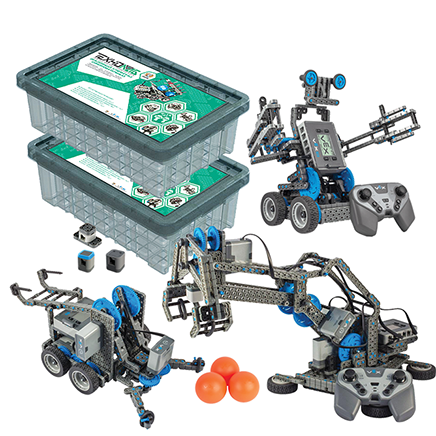

- Образовательный робототехнический модуль «Начальный уровень» содержит:
- Базовый робототехнический набор – 4 шт.;
- Сенсорный модуль на базе гироскопа – 2 шт.;
- Сенсорный модуль светодиодного модуля и тактильного датчика – 4 шт.;
- Сенсорный модуль УЗ-дальномера – 2 шт.,
- УЗ-дальномер и микроконтроллер MSP430;
- Сенсорный модуль на базе датчика освещенности и цвета – 2 шт.;
- Сенсорный модуль тактильного датчика – 8 шт., микроконтроллер MSP430, позволяющий определять кратковременное нажатие.
- Пульт дистанционного управления – 2 шт.,
- 8 кнопок управления и 2 джойстика. USB-порт и порт для подключения радиомодуля.
- Аккумуляторная батарея – 2 шт.;
- Радиомодуль - 4 шт., для беспроводной связи по радиоканалу частотой 2,4 ГГц.
- Методические рекомендации - 4 шт.;
- Диск с программным обеспечением - 1 шт.;
- Игровое поле для соревнований - 1 шт.;
- Комплект соревновательных элементов - 1 шт.
Состав базового робототехнического набора
Базовый робототехнический набор состоит из пластиковых деталей и крепежных элементов, не требующих специализированного инструмента для сборки.
В состав базового робототехнического набора входит:
- 118 конструктивных элементов их высококачественного пластика;
- 178 переходных и соединительных элемента;
- 156 различных валов, 8 шкивов различного диаметра;
- 30 зубчатых колес различного диаметра.
- 320 соединенительных элементов из различных втулок и заклепок.
В состав базового робототехнического набора входит:
комплект из 4 колес, состоящий из ступицы, резиновой покрышки и 2 резиновых колес.
Конструктивные и крепежные элементы позволяют реализовывать как фиксированные соединения деталей, так и подвижные вращающиеся соединения шарниров и различных передач.
Базовый робототехнический набор содержит следующие основные элементы:
- Приводной модуль в количестве 4шт. Приводной модуль представляет собой электромеханическое устройство, состоящее из двигателя постоянного тока и его схемы управления, а так же микроконтроллера MSP430, предназначенного для обработки команд управления и обеспечивающего защиту устройства от превышения тока или напряжения. Встроенный в приводной модуль микроконтроллер содержит программную функцию ПИД-регулирования для точного регулирования скорости вращения выходного вала и его положения.
- Приводной модуль реагирует на управляющие команды, такие как: задание скорости, задание направления вращения в течение временного интервала, задание числа оборотов, задание конечного положения выходного вала, а так же возвращает следующую информацию: скорость, направления вращения, текущее положение и значение рабочего тока.
- Программируемый контроллер – 1шт. Программируемый контроллер представляет собой устройство, содержащее LCD монитор и 4 управляющие кнопки для навигации по меню управления и переключения режимов работы. В состав программируемого контроллера входит микроконтроллер Texas Instruments Tiva ARM Cortex-M4, позволяющий выполнять не менее 100 миллионов операций в секунду, а так же выполнять операции с плавающей точкой за один такт. Программируемый контроллер обладает USB портом для программирования, портом для подключения радиомодуля и портом для подключения зарядного устройства.
Для подключения внешних устройств программируемый контроллер оснащается 12 универсальными портами, предназначенными для работы с приводами, дискретными и аналоговыми датчиками. Корпус программируемого контроллера содержит отсек для подключения батареи питания и отсек для подключения радиомодуля для беспроводной передачи данных.
- Аккумуляторная батарея – 1шт. Аккумуляторная батарея типа Ni-Mh.
- Зарядное устройство для аккумуляторной батареи – 1шт.
- Кабель для зарядного устройства – 1шт.
- Комплект соединительных кабелей и шлейфов – 1шт.
- Кабель USB для программирования -1 шт. Кабель типа micro USB-USB.
Все элементы каждого базового робототехнического набора, входящего в комплект поставки конструктивно и электрически совместимы друг с другом.
Образовательный робототехнический модуль содержит следующие элементы, предназначенные для проведения соревновательных мероприятий:
- Игровое поле. Предназначенное для проведения соревнований по робототехнике в соответствии с регламентом ряда крупнейших международных федераций.
- Комплект соревновательных элементов - 1шт.
Преимущества модуля
- Возможность проведения лабораторных работ по изучению принципов проектирования и моделирования роботов и робототехнических систем.
- Содержит подробные методические рекомендации, описывающие теоретические аспекты функционирования и применения устройств, входящих в состав набора
- Программирование роботов осуществляется в специальной графической среде или в редакторе языка С.
- Возможность проектирования роботов с помощью CAD систем и наличие библиотек элементов для них.
- Простота и надежность сборки конструктивных элементов.
- Простота подключения датчиков и прочих устройств.
- Комплектация набора включает все необходимое для участия в различных соревнованиях, в том числе и международных робототехнических соревнованиях.
УЧЕБНО-МЕТОДИЧЕСКИЕ ПОСОБИЯ
ОСНОВЫ РОБОТОТЕХНИКИ VEX IQ 8-14 ЛЕТ.
МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ДЛЯ УЧИТЕЛЯ -
Пособие рассказывает о методах и примерах работы с образовательным конструктором VEX IQ, его использовании на уроках технологии, математики и информатики, а также во внеурочной деятельности. Пособие адресовано учителям начальной и основной школы, ведущим курсы технологии, информатики, физики.
https://5pluspro.ru/uploads/catalog/9_5d6657cfb3fd3.pdf
ОСНОВЫ РОБОТОТЕХНИКИ VEX IQ 8-14 ЛЕТ.
УЧЕБНО-НАГЛЯДНОЕ ПОСОБИЕ ДЛЯ УЧЕНИКА
Данное пособие предназначено для применения совместно с образовательным робототехническим модулем «Начальный уровень». В книге описываются возможности робототехнического модуля и области его применения. Пособие содержит информацию о назначении робототехнического набора и описание процесса сборки робота.Особое внимание уделяется вопросам подготовки учащихся к участию в робототехнических соревнованиях.
https://5pluspro.ru/uploads/catalog/10_5d6657f8a8273.pdf
ОСНОВЫ РОБОТОТЕХНИКИ VEX IQ 8-14 ЛЕТ.
РАБОЧАЯ ТЕТРАДЬ ДЛЯ УЧЕНИКА
Данное пособие было разработано в качестве дополнения к образовательной платформе VEX IQ для учащихся начальной и основной школы. Данное пособие включает 12 инструкций, которые могут использоваться последовательно, частями, а также в качестве отдельных занятий, чтобы открыть для себя мир естественных наук, технологий, инженерии и математики.
https://5pluspro.ru/uploads/catalog/11_5d66580e2a2d4.pdf
