РЕСУРСНЫЙ НАБОР "КЧСМ" (Образовательная лаборатория по оценке утомляемости)
В настоящее время при оценке патогенетических изменений зрительных функций из-за заболеваний, локализованных в сетчатке и в зрительном нерве (ЗН), большое значение придается исследованиям частотно–временных, частотно–контрастных и пространственно–временных показателей зрительного восприятия, к которым относится исследование критической частоты слияния мельканий (КЧСМ) импульсного света. Образовательная лаборатория по оценке утомляемости предназначена для изучения цветовосприимчивости глаза. Она позволит самостоятельно сконструировать и настроить модуль для работы, а также провести ряд лабораторных работ, на оценку утомления после длительной работы за компьютером.

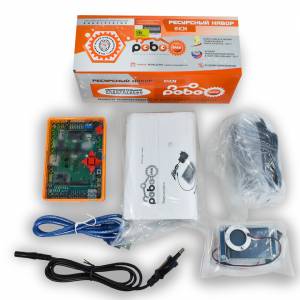

Лаборатория состоит из следующих элементов:
-
Программируемый блок управления
-
Цветной TFT дисплей с резистивной сенсорной панелью
-
Аккумуляторный блок
-
Светодиодная RGB панель
Программируемый блок управления (многофункциональный контроллер)
Управляет частотой включения светодиодной панели.
Контроллер имеет в составе следующие внешние интерфейсы и устройства:
-
16 портов ввода-вывода общего назначения (GPIO), разделенных на 4 группы, первая «IN1»-«IN4» и третья «OUT1»-«OUT4» группы портов подключены через соответствующие селекторы напряжения к понижающим стабилизаторам напряжения на 5В и 3,3В, , вторая «IN5»-«IN8» и четвертая «OUT5»-«OUT8» группы портов подключены к понижающему стабилизатору на 5В.
-
2 интерфейса UART с подведенным питанием.
-
Интерфейс ArduinoUnoR3, независимый от каких-либо портов.
-
Порт для подключения карт MicroSD.
-
Схема автоматического переключения питания между внешним питанием и USB.
-
Трехцветный светодиод.
-
Кнопка включения/выключения.
-
Порт USB типа B.
-
Рабочее напряжение - 5 В
-
Входное напряжение - 12 В
-
Максимальное входное напряжение -18В
-
4 порта для подключения двигателей.
-
Bluetooth-соединения.
-
2 интерфейса I2C.
-
Наличие интерфейса IСSP.
-
Наличие 5 кнопок управления.
Цветной TFT дисплей с резистивной сенсорной панелью
Дисплей предназначен для вывода графической информации - текста, изображений, имеет разрешение 320х240px, управляется по UART, имеет резистивный тач-скрин. С помощью включенных в состав ПО библиотек и графических блоков на дисплее отображается информация о частоте мерцаний, текущем цвете и настройках.
Аккумуляторный блок
Аккумуляторный блок предназначен для питания многофункционального контроллера, позволяет обеспечивать длительную работу плат при максимальной нагрузке, В качестве электролита используется полимерный материал (Li-Po), обладающий низким саморазрядом, отсутствием эффекта памяти и большей плотности энергии на единицу массы, в сравнении с обычными Li-ion аккумуляторами. На корпусе имеются отверстия для соединения с механическими блоками, единый разъем для подключения зарядного устройства и потребителей питания, внутри корпуса имеется защитная подложка. В составе: аккумуляторный блок, зарядное устройство, два соединительных провода.
Технические характеристики
Аккумулятор:
-
Выходное напряжение 11.1 В.
-
Емкость 4000 мА/ч.
-
Максимальное зарядное напряжение 12.6 В.
-
Защита от короткого замыкания - есть.
-
Защита от перезаряда - есть.
-
Защита от переразряда - есть.
-
Рабочая температура −20 до +40 °C.
-
Срок службы не менее 2 лет.
-
Количество рабочих циклов заряда/разряда 900.
Зарядное устройство:
-
Входное напряжение 100-220 В
-
Входная сила тока 260 мА
-
Выходное напряжение 12.6 В
-
Выходная сила тока 1000 мА.
-
Индикация заряда - есть.
