Набор по изучению магнитного поля Земли

Набор по изучению магнитного поля Земли (далее - набор) используется при проведение работ на уроках физики в общеобразовательной школе и предназначен для определения горизонтальной составляющей магнитного поля Земли.

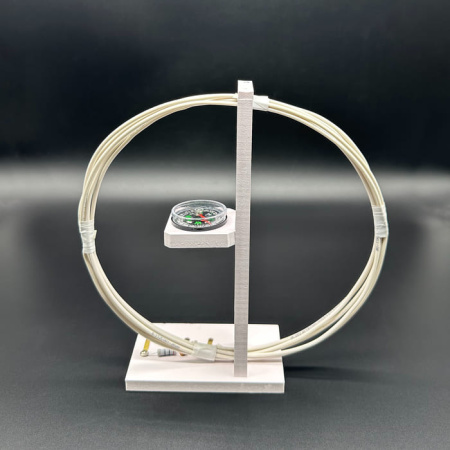

Набор состоит из катушки диаметром 0,21 м (6 витков провода), компаса и резистора; установлен на подставке. Катушка состоит из шести витков одножильного алюминиевого провода, покрытого слоем пластиковой изоляции. Витки закреплены на основании, где размещены также контактные гнезда и резистор. Резистор соединен с катушкой последовательно и служит для ограничения тока в ее витках. В центре катушки на стойке находится площадка, на которую при выполнении опыта помещается компас.
Все детали набора выполнены из немагнитных материалов.
Для проведения эксперимента необходим источник постоянного напряжения на 4,5 В и амперметр.
Набор упакован в картонную коробку.

Комплект поставки:
катушка на основании в сборе - 1 шт.
компас - 1 шт.
паспорт - 1 шт.
упаковочная коробка - 1 шт.

Технические характеристики:
диаметр витков катушки 210 мм.
число витков катушки 6 шт.
цена деления шкалы компаса 5 град.

Размеры:
подставка ДхШхВ, мм: 120х70х10 ± 2.
катушка диаметр, мм: 210.
общая высота прибора в сборе, мм: 230 ± 2.
коробка упаковочная ДхШхВ, мм: 250х250х80 ± 10.

Вес, кг: 0,300
