Манометр жидкостной демонстрационный — это классический учебный прибор, предназначенный для визуализации и измерения разности давлений газа или жидкости. Устройство является незаменимым инструментом в кабинетах физики для изучения гидростатики, демонстрации закона Паскаля и измерения малых давлений в ходе лабораторных экспериментов.

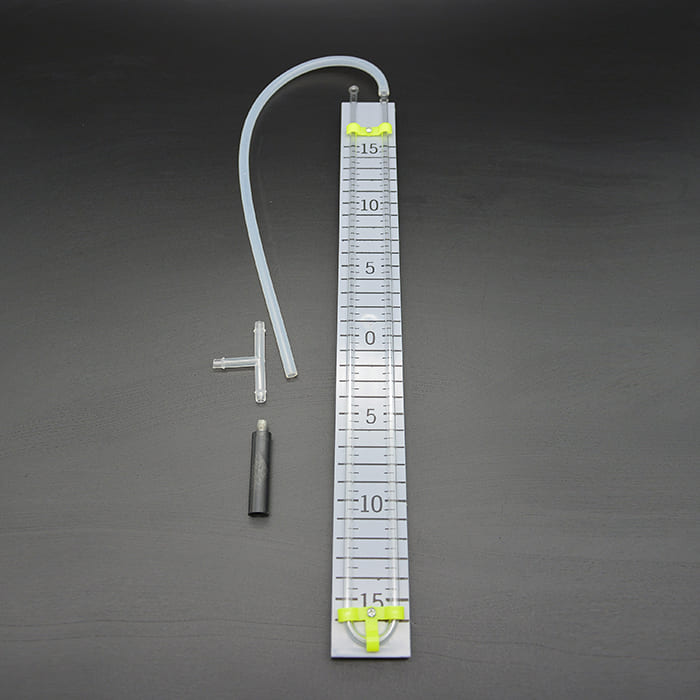

Конструкция прибора представляет собой открытую U-образную трубку, закрепленную на жестком полимерном основании. Наличие контрастной двусторонней шкалы с нулевой отметкой посередине позволяет учащимся легко считывать показания изменения уровней жидкости в обоих коленах манометра, обеспечивая высокую точность и наглядность опытов.
Технические характеристики
Тип устройства: манометр жидкостной открытого типа.
Форма трубки: U-образная.
Материал трубки: лабораторное стекло.
Материал основания (планшета): износостойкий пластик.
Параметры шкалы: миллиметровая разметка с шагом не более 5 мм, нулевая точка в центре.
Размеры манометра (ДхШхВ): 365х40х[толщина не указана] мм.
Длина гибкой трубки: 465 мм.
Длина винта: 45 мм.
Размеры упаковки (ДхШхВ): 385х50х25 мм.
Вес: 0,122 кг.
Методическое назначение
- Изучение основ гидростатики: знакомство с устройством и принципом действия открытого жидкостного манометра.
- Измерение давления: определение давления газа в закрытых сосудах или давления внутри жидкости на разных глубинах.
- Экспериментальная деятельность: наблюдение за изменением давления при проведении демонстрационных опытов по молекулярной физике и термодинамике.
- Работа с тройником: изучение распределения давления в разветвленных системах.
Комплектность
- Манометр на планшете — 1 шт.
- Трубка гибкая соединительная — 1 шт.
- Тройник для разветвления соединений — 1 шт.
- Винт — 1 шт.
- Паспорт изделия — 1 шт.
